Kategorie
SYSTEMY KONTROLNO-POMIAROWE SERII VM

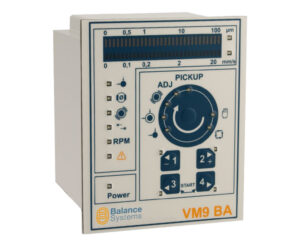

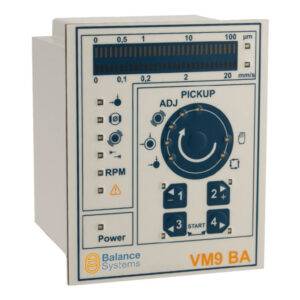

VM9BA

Jednostka kontrolna do automatycznego wyważania ściernic



VM9BA to system do automatycznego wyważania ściernic. Jest przeznaczony do prostych i ekonomicznych zastosowań. Nadaje się zarówno do nowych maszyn, jak i do modernizacji.





Funkcje:

  • Kompaktowy i ergonomiczny
  • Automatyczne wyważanie ściernic
  • Automatyczny cykl neutralny (ciężarki kompensacyjne przy 180 °)
  • Programowalne limity dla celu wyważenia i alarmu wibracyjnego
  • Wskaźnik poziomu wibracji z diodowym wykresem słupkowym

Korzyści:

  • Optymalizacja jakości wykończenia powierzchni
  • Stale kontroluje drgania wrzeciona
  • Przedłuża żywotność wrzeciona i ściernicy
  • Nie wymaga nadzoru



    Download
    PDF TECHNICAL FILE
    VM9 BA_ingl
    Dokument PDF [653.2 KB]

Jednostka  do  pomiaru  dotyku ściernica-przedmiot obrabiany

Cechy:

  • Obsługuje 2 kanały akustyczne(AE) dla detekcji dotyku i kontroli anty-uderzeniowej
  • Kompaktowe rozmiary
  • Wersja wolnostojąca i wbudowana
  • Wyświetlacz graficzny słupkowy ze skalą 0-100%
  • -Cyfrowe I/O dla CNC/PLC kompatybilne z innymi producentami układów AE

Aplikacja umożliwiająca klientowi dostosowanie poprzez ustawienie przełączników:

  • Zakres częstotliwości filtrów analogowych sygnałów wejścia
  • Pomiar dla każdego kanału (absolutny i przyrostowy)
  • Tryb kasowania (edge lub state)
  • Tryb sygnału dwóch limitów dla każdego kanału(latch lub no latch)
  • Źródło zasilania czujnków AE (napięcie/ICP)

Czuła, wodoodporna klawiatura panelu sterowania pozwala:

  • Ustawienie każdego kanału
  • Filtrów RMS w wybranym zakresie
  • Wartości 2 limitów
  • Wzmacniacza
  • Resetu sygnału wyjścia

Test pamięci I ekranu w czasie start-up

Korzyści:

  • Zwiększenie produktywności
  • Redukcja przestojów
  • Poprawienie stabilności i efektywności maszyny
  • Kompatybilność
  • Łatwość instalcji i użycia
  • Przystępny cenowo



Download
PDF TECHNICAL FILE
VM9 TD_ingl.pdf
Dokument PDF [680.8 KB]

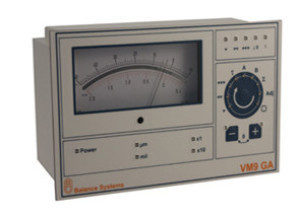

Jednostka  do  pomiaru  w trakcie  szlifowania  i kontroli cyklu  szlifowania

VM9-GA jest to   system do pomiaru w trakcie obróbki  zaprojektowany do prostych, ekonomicznych i indywidualnie dostosowanych aplikacji. Rozwiązania obejmują pomiar średnic wewnętrznych i zewnętrznych oraz grubości zarówno na gładkich, jak i przerywanych powierzchniach.

Cechy:

  • Kontrola dotyku ściernica/przedmiot obrabiany i ściernica/obciągacz
  • Obsługuje dwa czujniki  LVDT  do pomiaru  ciągłej  i  przerywanej  powierzchni.
  • Niewielkie  rozmiary.
  • Dwie wersje obudowy: wolnostojąca i do wbudowania.

Ustawialne parametry:

  • Formuła pomiaru
  • Współczynnik ramienia
  • System metryczny i calowy
  • Analogowy wskaźnik pomiarowy z automatyczną zmianą skali x1,  x10
  • Cyfrowe I/O, SINK   lub  SOURCE, połączenie z  CNC/PLC.

Korzyści:

  • Dokładny  pomiar
  • Łatwa obsługa  i  programowanie.
  • Współpracuje z  nowymi  I  używanymi  maszynami
  • Trwały  i  niezawodny
Download
PDF TECHNICAL FILE
VM9 GA_ingl.pdf
Dokument PDF [653.2 KB]

VM25

Wielofunkcyjny i modularny  system sterowania

i pomiaru dla szlifierek typu VM25

Cechy:

  • Budowa modularna, automatyczne wyważanie ściernicy
  • Kontrola dotyku ściernica-obciągacz, ściernica-przedmiot
  • Pomiar przed, w trakcie i po obróbce,możliwość ręcznego pre-balance
  • Nowy  software i hardware
  • Wyswietlacz kolorowy lub monochroniczny(320x240pix)
  • Ruchomy panel wyposażony w złącze USB (uaktualnianie oprogramowania, zrzuty z ekranu PNG, zapisywanie danych) oraz RS485
  • Przyjazny dla obsługi pakiet HMI Windows,(możlwość instalacji systemu sterowania  wprost to  CNC szlifierki)
  • FFT analiza drgań
  • Programowanie  zapamiętywania danych z pomiarów



Największe korzyści:

  • Wzrost produktywności
  • Wyższa jakości
  • Korzystna relacja koszt/jakość
  • Łatwa obsługa i integracja  z linią produkcyjną
  • Zdalna pomoc poprzez Ethernet
  • Trwałe i niezawodne
  • Redukcja przestojów maszyn  poprzez uniknięcie błędów w zabezpieczeniu
  • Możliwości  zastosowania  kontroli statystycznej
Download
PDF TECHNICAL FILE
VM25_ingl.pdf
Dokument PDF [1.2 MB]

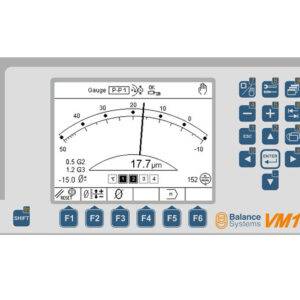

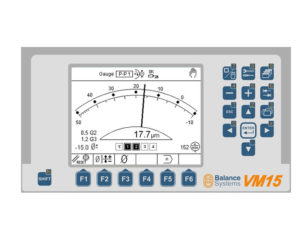

Dwufunkcyjny  system sterowania i pomiaru dla szlifierek typu VM15



Cechy:

  • Możliwość instalacji  do dwóch modułów ( wyważanie, kontrola dotyku lub pomiar)
  • Wyważanie w trybie ręcznym lub automatycznym
  • Kontrola dotyku ściernica-obciągacz, ściernica-przedmiot
  • Pomiar przed, w trakcie i po obróbce,możliwość ręcznego pre-balance
  • Nowy  software i hardware
  • Wyswietlacz  monochroniczny(320x240pix)
  • Ruchomy panel wyposażony w złącze USB (uaktualnianie oprogramowania, zrzuty z ekranu PNG, zapisywanie danych) oraz RS485
  • Przyjazny dla obsługi pakiet HMI Windows,(możlwość instalacji systemu sterowania  wprost to  CNC szlifierki)
  • FFT analiza drgań
  • Programowanie  zapamiętywania danych z pomiarów



Największe korzyści:

  • Wzrost produktywności
  • Wyższa jakości
  • Korzystna relacja koszt/jakość
  • Łatwa obsługa i integracja  z linią produkcyjną
  • Zdalna pomoc poprzez złącze TCP/IP
  • Trwałe i niezawodne
  • Redukcja przestojów maszyn  poprzez uniknięcie błędów w zabezpieczeniu
  • Możliwości  instalacji w w nowych lub używanych szlifierkach
Download
PDF TECHNICAL FILE
VM15_datasheet.pdf
Dokument PDF [840.9 KB]

Palce pomiarowe typu anty-zderzeniowego



Cechy:

  • Palce typu TOP GAUGE AF  z systemem  anty-zderzeniowym  spełniają  wszystkie  wymagania  dotyczące   systemów  pomiarowych
  • Mogą być stosowane przez innych  wytwórców
  • System  szybkiego  ustawiania
  • Charakterystyka  TOP GAUGE AF  pozwala  operatorowi  na  ponowne ustawienie  palców  bez koniczności  użycia narzędzi  i  z  zachowaniem  powtarzalności  pomiaru  poniżej 1 mikrona.

Korzyści:

  • Brak  przestojów  maszyn  wynikłych  z uszkodzenia  pomiaru  poprzez  uderzenie
  • Obniża wydatki  na nowe palce, głowice pomiarowe
  • Zachowana wysoka  precyzja pomiaru
Download
PDF TECHNICAL FILE
TG AF_ingl.pdf
Dokument PDF [129.4 KB]

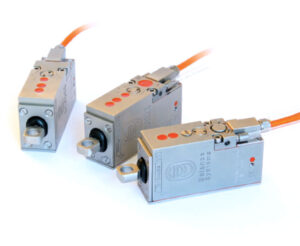

TG200 – TOP GAUGE 200

Oferta  modułowych głowic pomiarowych do obrabiarek

Top Gauge 200 (TG200) to modułowe głowice pomiarowe, zaprojektowane do wszelkich zastosowań wymagających kontroli wymiarów na szlifierkach, docierarkach i tokarkach o wysokiej precyzji.

Metoda pomiaru opiera się na porównaniu wartości mierzonej  z wzorcem.



Aplikacje:

  • Średnice zewnętrzne dla powierzchni ciągłych lub przerywanych
  • Średnice wewnętrzne dla powierzchni ciągłych lub przerywanych, z oscylacją lub bez
  • Różne średnice bez mechanicznej wymiany narzędzi
  • Ciągłe lub przerywane płaskie powierzchnie
  • Wskaźnik posuwu
  • Aktywne lub pasywne pozycjonowanie
  • Kalibracja grubości
  • Analiza okrągłości i kształtu

Korzyści:

  • Precyzja
  • Wytrzymałość
  • Stabilność produkcji
  • Wszechstronność
  • Kompatybilność
  • Łatwa konserwacja

Download

Top_Gauge_Inglese.pdf
Dokument PDF [539.0 KB]

Głowice wyważające  sterowane przez układy VM25,VM24,VM23,VM9BA  do dynamicznego i automatycznego  wyważania w trakcie  obracania się ściernicy

Cechy:

  • Szeroki zakres  typów  głowic dostosowany do potrzeb klienta.
    Zaawansowany system  układu ciężarków  w głowicy ( Balance Systems Patent ).

    Typy głowic:

  • Montowana na zewnątrz wrzeciona o średnicy zewnętrznej 95 – 114 mm.
  • Montowana wewnątrz wrzeciona o średnicy zewnętrznej 38 – 110mm.
  • Z lub bez zintegrowanego czujnik drgań ( AE ).
  • Szczotkowy lub bezkontaktowy kolektor montowany od strony ściernicy lub koła pasowego.

Korzyści:

  • Łatwy montaż.
  • Spełnia wymagania dotyczące wyważania i zarówno dla aplikacji z jedną ściernicą jak i z wieloma.
  • Szczególna cecha konstrukcji głowicy eliminuje zjawisko generowania pary momentów, które powstają w tradycyjnych rozwiązaniach,  poprawiając  jakość obróbki  powierzchni (patent Balance Systems)

Czujnik do pomiar  mocy  pobieranej  przez  silnik  elektryczny



Cechy:

  • Oddzielny element  o rozmiarach: 200X120X120mm.
  • Zasilanie  24 V.
  • Pomiar pobieranej  mocy  przez  dowolny  typ  silnika elektrycznego  AC i DC.
  • Pracuje w zakresie  do 135 A   i 1000 V.
  • Szeregowe  połączenie z  VM20  poprzez kabel  optyczny  umożliwia  podłączenia do 8  czujników

Korzyści:

  • najlepszy  do  aplikacji  pozycjonowania  przedmiotu obrabianego  i  kontroli  dotyku
  • Kontrola  obróbki  naddatku
  • Kontrola  kolizji  ściernicy
  • Brak ograniczeń  w długości  przesyłania sygnału





Cechy:

  • Wielofunkcyjność
  • Prognozowanie konieczności przeglądów serwisowych
  • Odpowiedni do wielu zastosowań

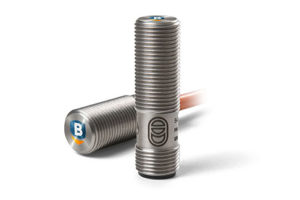

B-safe jest nowatorskim rozwiązaniem w dziedzinie diagnostyki wrzeciona i oprzyrządowania maszyny, wykorzystując analizę wibracji i temperatury. Dzięki zminiaturyzowaniu urządzenie może być bezpośrednio zainstalowane do wrzeciona i  monitorować w czasie rzeczywistym  wszelkie anomalie, przewidywać usterki i redukować czasy przestojów.









Innowacyjne rozwiązanie

Hybrydowa technologia MEMS 3D i technika  piezoelektryczna gwarantują dokładną analizę sygnału w szerokim zakresie. Zastosowanie mikroprocesora ze zintegrowaną pamięcią pozwala na wykrycie przypadków kolizji, niewyważenia, przeciążenia, nieprawidłowości w cyklu pracy, zużycia narzędzia oraz diagnostyki łożysk.







DownloadPDF TECHNICAL FILE
B-Safe
Dokument PDF [3,5 MB]









Czujniki  emisji dźwięku


Cechy:

  • Standardowy typ montowany  na obudowie maszyny
  • Cylindryczny  lub pierścieniowy typ z kolektorem bezkontaktowym  do montażu na zewnątrz wrzeciona
  • Cylindryczny  lub pierścieniowy typ z kolektorem bezkontaktowym  do montażu  wewnątrz wrzeciona



Korzyści:

Optymalizacja procesu szlifowania  poprzez:

  • Kontrola dotyku
  • Kontrola kolizji ściernicy
  • Kontrola cyklu obciągania
  • Obciąganie ściernicy przez rolkę diamentową
  • Detekcja pozycji części
  • Kontrola zbierania naddatku

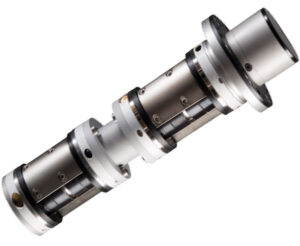

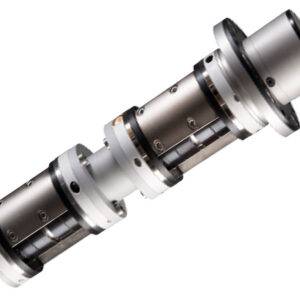

Absolute Balancer



Głowica do automatycznego wyważania w 1 i 2-płaszczyznach ściernic w szlifierkach

Gama głowic  typu ABSOLUTE BALANCER®, jako wyłączna konstrukcja Balance Systems, reprezentuje najnowocześniejszą technologię automatycznego wyważania.



Głowica ABSOLUTE BALANCER® są dostępne we wszystkich konfiguracjach do wyważania 1 i 2 płaszczyznowego. Zapewniają niespotykane dotąd osiągi zarówno pod względem szybkości wyważania, jak i końcowej dokładności. Sterowanie głowicami wyważającymi odbywa się za pomocą kolektora bezdotykowego (NoLink) i modułowej jednostki wielofunkcyjnej VM25.



Funkcje:

  • Wyłączny projekt Balance Systems z konstrukcją eliminującą „parę momentów”
  • Zaprojektowany w szerokim zakresie średnic i kształtów do wbudowanego mocowania wrzeciona, począwszy od średnicy 28mm
  • Wbudowany czujnik prędkości obrotowej
  • Robocza prędkość obrotowa do 25.000 obr / min
  • Pozostałości niewyważenia osiągalne co najmniej 10 razy mniej niż tradycyjne rozwiązania na płaszczyźnie 1 i 2
  • Specjalna procedura procesu wyważania
  • Automatyczny cykl neutralny (ciężarki przy 180 °)
  • Możliwość zintegrowania czujnika emisji akustycznej (AE) (opcja)

Korzyści:

  • Koryguje wszystkie efekty dynamiczne na wrzecionie szlifierskim, optymalizując geometrię powierzchni i jakość obrabianego przedmiotu
  • Zwiększa produktywność maszyny
  • Wydłużenie żywotności wrzeciona i kół
  • Wydłużenie odstępów między diamentowaniami ściernicy i redukcja wpływu na środowisko
  • Nie wymaga nadzoru



Wymagania

W przypadku szlifierek pracujących w środowisku produkcyjnym coraz ważniejsze staje się uzyskanie wysokiej kontroli wymiarów, tolerancji geometrycznych i jakości wykończenia powierzchni przy jednoczesnym utrzymaniu lub poprawie poziomu wydajności.

Najwyższą jakość obróbki zapewnia ściernica, w której zarówno statyczne, jak i dynamiczne   niewyważenie jest praktycznie wyeliminowane.

Brak jednorodności materiału ściernicy, jej zużycie w trakcie procesu obróbki oraz wchłanianie przez nią chłodziwa wraz z tolerancjami montażu mechanicznego, powodują generowanie niewyważenia, który wpływa na jakość produkcji i skraca żywotność wrzeciona.

Aby działać w optymalnych warunkach, niewyważenie musi być kompensowane przez głowicę wyważającą, która automatycznie ustawia ciężarki w odpowiedzi na wykryte drgania, tak aby zmniejszyć je w zaprogramowanych granicach tolerancji. W celu skorygowania niewyważenia w zależności od konfiguracji wrzeciona i rodzaju ściernicy możliwe jest wyważanie w jednej płaszczyźnie (gdy wystarczy usunąć składową statyczną niewyważenia) lub w dwóch płaszczyznach (gdy jest to konieczne aby usunąć zarówno statyczne, jak i dynamiczne składowe niewyważenia).

Proces wyważania, który przerywa cykl szlifowania, a tym samym zatrzymuje produkcję, zwykle trwa dłużej w przypadku wyważania w dwóch płaszczyznach niż w przypadku wyważania w jednej płaszczyźnie.

Wydajność szlifierek, które wymagają wyważania w dwóch płaszczyznach, można znacznie poprawić, zapewniając szybszy i bardziej precyzyjny system wyważania.



Rozwiązanie

Aby sprostać wymaganiom procesu szlifowania na szlifierkach o wysokiej jakości i produktywności, Balance Systems opracowało nowy cyfrowy system wyważania ABSOLUTE BALANCER® do wyważania 1 i 2 płaszczyznowego, który zapewnia niespotykane dotąd osiągi zarówno pod względem szybkości działania, jak i dokładności końcowej.

System ABSOLUTE BALANCER® wykorzystuje najnowocześniejszą cyfrową architekturę sprzętową z wyrafinowanymi algorytmami adaptacyjnymi do korekcji niewyważenia. W ciągu kilku sekund i z dużą precyzją system jest w stanie zredukować  do zera drgania niewyważenia wykrywane przez 1 lub 2 akcelerometry umieszczone na wrzecionie.

Szeroka gama rozwiązań pozwala na zastosowanie tego systemu do każdego rodzaju szlifierki.

Typowe zastosowania w przypadku wyważania w 1 płaszczyźnie

Szlifierki do kół zębatych
Szlifierki z   tarczami  CBN
Szlifierki wykonujące cykle z dużą prędkością
Szlifierki do produkcji masowej

Typowe zastosowania w przypadku wyważania w 2 płaszczyznach

Szlifierki do kół zębatych z pojedynczą lub podwójną ściernicą (do obróbki zgrubnej i wykańczającej)
Szlifierki do wałków między kłami w konfiguracji z jedną ściernicą po obu stronach wrzeciona
Szlifierki do wałków z   tarczami  CBN wymagające dodatkowej płaszczyzny korekcyjnej
Szlifierki bezkłowe
Szlifierki do wałków z pakietem ściernic

Download
PDF TECHNICAL FILE
Absolute_Balancer_datasheet
Dokument PDF [653.2 KB]

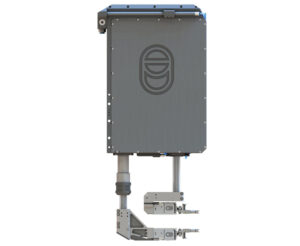

TGA – Top Gauge Absolute

Top Gauge Absolute  jest urządzeniem  pomiarowym stosowanym w procesach szlifowania.

Top Gauge Absolute (TGA) pomaga poprawić precyzję i wydajność procesów produkcyjnych poprzez dokładny pomiar średnic detali. Jego wysokie osiągi to wynik połączenia  jednego z kamieni milowych   Balance Systems głowicy  pomiarowej  TG200 z najnowocześniejszymi rozwiązaniami mechatronicznymi, które zapewniają szybki proces pomiarowy oraz wysoki poziom dokładności. Top Gauge Absolute mierzy wszystkie średnice w swoim zakresie pomiarowym, z cyklem przed / w / po procesie, bez konieczności kalibrowania średnicy.



Funkcje:

  • 2 jednoczesne pomiary; dostępność w połączeniu z pomiarem pozycji osiowej (flagowanie aktywne lub pasywne)
  • 32 programy obróbki części
  • Pomiar gładkich i przerywanych powierzchni
  • Analiza okrągłości i kształtu w trakcie procesu
  • 6 poleceń do kontroli posuwu ściernicy
  • Kompensacja termiczna
  • Programowanie zdalne

Korzyści:

  • Umożliwia stabilną   i spójną z wąskimi tolerancjami produkcję
  • Kompensuje zużycie ściernicy
  • Zwiększa produktywność
  • Może być wdrożony zarówno na nowych, jak i istniejących maszynach  (modernizacja)
  • Łatwy w użyciu
  • Nie wymaga nadzoru
Download
PDF TECHNICAL FILE
TGA_datasheet
Dokument PDF [653.2 KB]

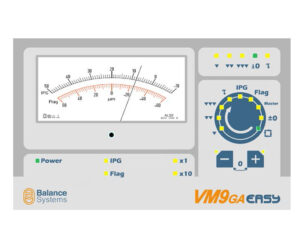

 VM9-GA EASY

System pomiaru w trakcie obróbki szlifowania

VM9GA Easy to system do pomiaru w trakcie obróbki szlifowania   przeznaczony do prostych i ekonomicznych aplikacji. Jest dostępny w wersjach EASY2 i EASY3. Obie wersje mogą mierzyć w trybie porównawczym średnice zewnętrzne na gładkich powierzchniach. Ponadto EASY3 umożliwia aktywne i pasywne pozycjonowanie osiowe.

Funkcje:

  • Kompaktowy i niezawodny nawet w trudnych warunkach
  • Analogowy wyświetlacz wymiaru, ergonomiczna klawiatura z selektorem i 2 przyciskami
  • 4 polecenia do kontroli szlifowania (obróbka zgrubna, wykańczająca, wyiskrzanie, koniec cyklu)
  • Zakres pomiaru od 6 do 74 mm z dokładnością i powtarzalnością poniżej 1 µm
  • Wyjście analogowe dla pasywnego ustawnika osiowego (pozycjonowanie osiowe – tylko EASY 3)

Korzyści:

  • Zapewnia stabilną obróbkę w wąskim zakresie tolerancji pomiarowej
  • Kompensuje zużycie ściernicy
  • Możliwość zastosowania w każdym typie szlifierki, zarówno nowej, jak i modernizowanej
  • Łatwy w użyciu
  • Nie wymaga nadzoru
Download
PDF TECHNICAL FILE VM9-GA_Easy_datasheet
MASZYNY WYWAŻAJĄCE

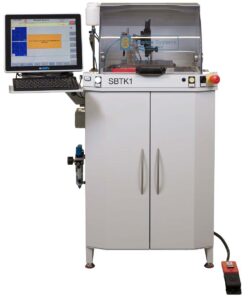

SBTK1

Wyważarka manualna do wentylatorów

Funkcje:

  • Wyważarka manualna z możliwością pomiaru niewyważenia wentylatorów wirników w dwóch płaszczyznach (dynamiczna) lub w jednej płaszczyźnie (statyczna). Korekta niewyważenia wykonywana jest ręcznie poprzez dodanie klipsów na łopatkach wentylatorów.
  • Maszyna może wyważać wentylatory lub zespoły napędowe połączone z wentylatorami.
  • Obsługa operatora przez przemysłowy komputer PC z ekranem dotykowym.
  • Wysoka elastyczność i szybka wymiana elementów wyważanych.

Zalety:

  • Wysoka elastyczność
  • Wysoka precyzja pomiaru
  • Wysoka precyzja wyważania
  • Szybka wymiana detali wyważanych
  • Łatwa w obsłudze

DANE TECHNICZNE:

Maksymalna waga części: 4 kg

Maksymalna średnica wentylatora: 200 mm

Czas pomiaru: 10 s

Sterowany przez: komputer przemysłowy

Dokładność pomiaru: maks. 0,1 gmm / kg

Zasilanie: 110-220 V jednofazowe 50/60 Hz, 1 kW

Wymiary maszyny (DxSxW) 600 x 700 x 1400 mm

Waga: 200 kg

OPCJE

Oprogramowanie SPC

Drukarka

Teleservice

Download
PDF TECHNICAL FILE
SBTK1_ingl.pdf
Dokument PDF [653.2 KB]

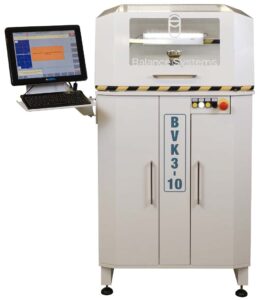

Ręczna pionowa wyważarka


Cechy:

  • Zastosowanie do małej produkcji lub do testów w laboratoriach.
  • Wyważa wszelkie element w kształcie dysku, jak tarcze hamulcowe, bębny, koła pasowe, wentylatory itp.
  • Pomiar wyważenia w dwóch lub jednej płaszczyźnie
  • Mocowanie części ręcznie  lub pneumatycznie jako opcja..
  • 12″  ekran PC, łatwa obsługa I widoczność.
  • Wyświetlanie danych korekcji niewyważenia zgodnie do różnych metod  korekcji.

Korzyści:

  • Ergonomiczna i łatwa obsługa, małe rozmiary
  • Wysoki stopień powtarzalności
  • Proces dokumentowania
Download
PDF TECHNICAL FILE
 BVK3-10_eng.pdf
Dokument PDF [449.5 KB]

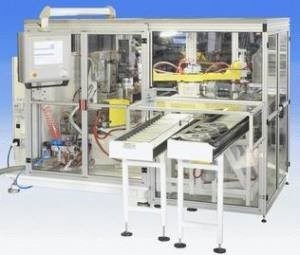

Automatyczna maszyna wyważająca do części  typu dysk



Cechy:

  • W pełni automatyczna  maszyna wyważająca do takich części jak :bęben, tarcza hamulcowa, koło pasowe itp.
  • Posiada jednostkę pomiarową i urządzenie korekty nie wyważenia  poprzez wiercenie lub frezowanie.
  • Przemieszczanie części przez dwuramienny stół obrotowy.
  • Automatyczne zerowanie dla każdej części, dla uniknięcia błędów wynikłych z niedokładnych wymiarów części.
  • Maszynę można łatwo zintegrować z linią produkcyjną, interfejs operatora  PC

Korzyści:

  • Kompaktowe wymiary
  • Wysoka precyzja pomiaru
  • Wysoka precyzja wyważania
  • Przyjazna dla użytkownika
Download
PDF TECHNICAL FILE
BVK5-10-2A_Inglese.pdf
Dokument PDF [906.0 KB]

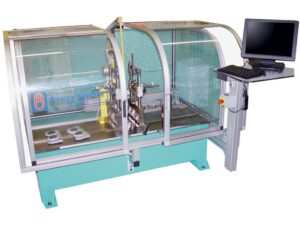

RB100

Wyważarka manualna

Funkcje:

  • RB100 to uniwersalna wyważarka pozioma ze specjalnym ułożyskowaniem. Jest w stanie wyważać w dwóch płaszczyznach (dynamiczne) lub w jednej płaszczyźnie (statycznie) szeroką gamę cylindrycznych wirników, wałów, wrzecion itp. O wadze od 2 do 100 kilogramów
  • Obsługa operatora przez przemysłowy komputer PC z ekranem dotykowym.
  • Korekta niewyważenia wykonywana jest ręcznie  dodawanie lub usuwanie materiału.
  • Wysoka elastyczność i szybka wymiana elementów wyważanych.

Zalety:

  • Wysoka elastyczność
  • Wysoka precyzja pomiaru
  • Wysoka precyzja wyważania
  • Szybka wymiana detali wyważanych
  • Łatwa w obsłudze

DANE TECHNICZNE:

Maksymalna waga wirnika 100 kg

Maksymalna średnica wirnika (wykonalna) 550 mm

Maksymalna średnica napędzana paskiem 180 mm

Średnica czopów wirników 8-80 mm

Sterowanie przez komputer przemysłowy

Systemy napędowe pasowy

Dokładność pomiaru maks. 0,1 gmm / kg

Zasilanie 110-230V 50 / 60Hz

Wymiary maszyny (DxSxW) 1465 x 1270 x 1333 mm

Masa maszyny 700 kg

Download

PDF TECHNICAL FILE
SB100ENG.pdf
Dokument PDF [343.3 KB]

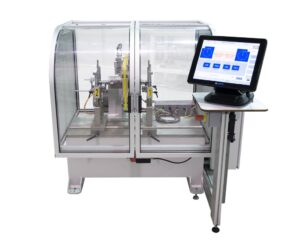

RB50

Wyważarka manualna

Funkcje:

  • RB50 to uniwersalna wyważarka pozioma ze specjalnym ułożyskowaniem. Jest w stanie wyważać w dwóch płaszczyznach (dynamiczne) lub w jednej płaszczyźnie (statycznie) szeroką gamę cylindrycznych wirników, wałów, wrzecion itp. O wadze od 1 do 50 kg
  • Obsługa operatora przez przemysłowy komputer PC z ekranem dotykowym.
  • Korekta niewyważenia wykonywana jest ręcznie  poprzez dodawanie lub usuwanie materiału.
  • Wysoka elastyczność i szybka wymiana części.

Zalety:

  • Wysoka elastyczność
  • Wysoka precyzja pomiaru
  • Wysoka precyzja wyważania
  • Szybka wymiana detali wyważanych
  • Łatwa w obsłudze

DANE TECHNICZNE:

Maksymalna waga wirnika 50 kg

Maksymalna średnica wirnika (wykonalna) 550 mm

Maksymalna średnica napędzana paskiem 160 mm

Średnica czopów wirników 8-80 mm

Kontrolowane przez komputer przemysłowy

Systemy napędowe pasowy

Dokładność pomiaru maks. 0,1 g mm / kg

Zasilanie 110-230V 50 / 60Hz

Wymiary maszyny (DxSxW) 1250 x 1270 x 1333 mm

Masa maszyny 600 kg



Download
PDF TECHNICAL FILE
SB50-RB50_ING.pdf
Dokument PDF [56.3 KB]
URZĄDZENIA WYWAŻAJĄCE SERII BB

Maszyna  wyważająca  o  osi  pionowej  do  narzędzi  szybkotnących, wyważanych  w  dwóch  lub  jednej  płaszczyźnie



Cechy:

  • Procedura  wyważania  w  jednej  lub  w  dwóch  płaszczyznach, zgodnie  ze  specyfikacją   dostawców  narzędzi
  • Tolerancje  wyważania  zgodne ze  specyfikacją  ISO 1940
  • Zakresy  klas  ISO:G1, G2.5, G6.3,G16
  • Przyjazne  dla  użytkownika  menu

Korzyści:

  • Większą  prędkość  obróbki dłuższą  żywotność  narzędzi
  • Stała  jakość  produkcji, większą  żywotność  łożysk  i  wrzeciona
  • Niższy  hałas, mniejsze  ryzyko  uszkodzeń
  • Łatwa  integracja  z  architekturą sieci  produkcyjnej



Download
PDF TECHNICAL FILE
BB 4000 inglese.pdf
Dokument PDF [36,3 KB]

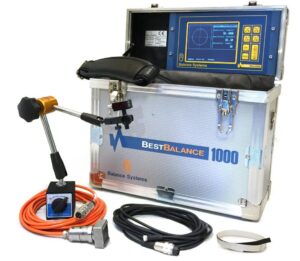

Przenośne  urządzenie  do  pomiaru  drgań  narzędzi skrawających, uchwytów  oraz  wrzecion  z  możliwością  redukcji  wibracji.

Urządzenie   BEST  BALANCE  1000  umożliwia  wyważenie  dowolnej  części  obrotowej  takiej  jak  ściernica, koła pasowe, wentylatory, wirniki  itp.  w  warunkach  warsztatowych.

Cechy:

  • Pomiar  wibracji
  • Możliwy  wybór  różnych  metod  korekcji
  • Prosta  obsługa, z  procedurą  korekcji  drgań  „krok  po  kroku”

Korzyści:

Pomaga  utrzymać  poziom  wibracji  w  zakładanych  limitach, co  w  efekcie  daje:

  • większą  prędkość  obróbki, dłuższą  żywotność  narzędzi
  • wyższą jakość powierzchni  obrabianej, większą  żywotność  łożysk  i  wrzeciona
  • niższy  hałas, mniejsze  ryzyko  awarii
Download
PDF TECHNICAL FILE
Best_Balance_1000_datasheet

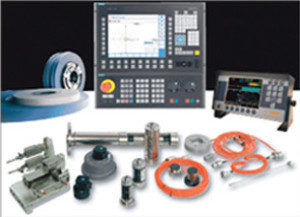

SYSTEMY KONTROLNO-POMIAROWE SERII VM
VM9BA Jednostka kontrolna do automatycznego wyważania ściernic   VM9BA to system do automatycznego wyważania ściernic. Jest przeznaczony do prostych i ekonomicznych zastosowań. Nadaje się zarówno do nowych maszyn, jak i do moder Czytaj więcej
Jednostka  do  pomiaru  dotyku ściernica-przedmiot obrabiany Cechy: Obsługuje 2 kanały akustyczne(AE) dla detekcji dotyku i kontroli anty-uderzeniowej Kompaktowe rozmiary Wersja wolnostojąca i wbudowana Wyświetlacz grafi Czytaj więcej
Jednostka  do  pomiaru  w trakcie  szlifowania  i kontroli cyklu  szlifowania VM9-GA jest to   system do pomiaru w trakcie obróbki  zaprojektowany do prostych, ekonomicznych i indywidualnie dostosowanych aplikacji. Roz Czytaj więcej
VM25 Wielofunkcyjny i modularny  system sterowania i pomiaru dla szlifierek typu VM25 Cechy: Budowa modularna, automatyczne wyważanie ściernicy Kontrola dotyku ściernica-obciągacz, ściernica-przedmiot Pomiar przed, w trakc Czytaj więcej
Dwufunkcyjny  system sterowania i pomiaru dla szlifierek typu VM15   Cechy: Możliwość instalacji  do dwóch modułów ( wyważanie, kontrola dotyku lub pomiar) Wyważanie w trybie ręcznym lub automatycznym Kontrola dotyku ś Czytaj więcej
Palce pomiarowe typu anty-zderzeniowego   Cechy: Palce typu TOP GAUGE AF  z systemem  anty-zderzeniowym  spełniają  wszystkie  wymagania  dotyczące   systemów  pomiarowych Mogą być stosowane przez innych  wytwórców Sy Czytaj więcej
TG200 – TOP GAUGE 200 Oferta  modułowych głowic pomiarowych do obrabiarek Top Gauge 200 (TG200) to modułowe głowice pomiarowe, zaprojektowane do wszelkich zastosowań wymagających kontroli wymiarów na szlifierkach, docierarkach Czytaj więcej
Głowice wyważające  sterowane przez układy VM25,VM24,VM23,VM9BA  do dynamicznego i automatycznego  wyważania w trakcie  obracania się ściernicy Cechy: Szeroki zakres  typów  głowic dostosowany do potrzeb klienta. Czytaj więcej
Czujnik do pomiar  mocy  pobieranej  przez  silnik  elektryczny   Cechy: Oddzielny element  o rozmiarach: 200X120X120mm. Zasilanie  24 V. Pomiar pobieranej  mocy  przez  dowolny  typ  silnika elektrycznego  AC i DC. Pracuje w Czytaj więcej
    Cechy: Wielofunkcyjność Prognozowanie konieczności przeglądów serwisowych Odpowiedni do wielu zastosowań   B-safe jest nowatorskim rozwiązaniem w dziedzinie diagnostyki wrzeciona i oprzyrządowania maszyny, wykor Czytaj więcej
Czujniki  emisji dźwięku   Cechy: Standardowy typ montowany  na obudowie maszyny Cylindryczny  lub pierścieniowy typ z kolektorem bezkontaktowym  do montażu na zewnątrz wrzeciona Cylindryczny  lub pierścieniowy typ z kolektorem Czytaj więcej
Absolute Balancer   Głowica do automatycznego wyważania w 1 i 2-płaszczyznach ściernic w szlifierkach Gama głowic  typu ABSOLUTE BALANCER®, jako wyłączna konstrukcja Balance Systems, reprezentuje najnowocześniejszą technol Czytaj więcej
TGA – Top Gauge Absolute Top Gauge Absolute  jest urządzeniem  pomiarowym stosowanym w procesach szlifowania. Top Gauge Absolute (TGA) pomaga poprawić precyzję i wydajność procesów produkcyjnych poprzez dokładny pomiar średnic d Czytaj więcej
 VM9-GA EASY System pomiaru w trakcie obróbki szlifowania VM9GA Easy to system do pomiaru w trakcie obróbki szlifowania   przeznaczony do prostych i ekonomicznych aplikacji. Jest dostępny w wersjach EASY2 i EASY3. Obie wersje mogą mi Czytaj więcej
MASZYNY WYWAŻAJĄCE
SBTK1 Wyważarka manualna do wentylatorów Funkcje: Wyważarka manualna z możliwością pomiaru niewyważenia wentylatorów wirników w dwóch płaszczyznach (dynamiczna) lub w jednej płaszczyźnie (statyczna). Korekta niewyważenia wyko Czytaj więcej
Ręczna pionowa wyważarka   Cechy: Zastosowanie do małej produkcji lub do testów w laboratoriach. Wyważa wszelkie element w kształcie dysku, jak tarcze hamulcowe, bębny, koła pasowe, wentylatory itp. Pomiar wyważenia w dwóch l Czytaj więcej
Automatyczna maszyna wyważająca do części  typu dysk   Cechy: W pełni automatyczna  maszyna wyważająca do takich części jak :bęben, tarcza hamulcowa, koło pasowe itp. Posiada jednostkę pomiarową i urządzenie korekty nie Czytaj więcej
RB100 Wyważarka manualna Funkcje: RB100 to uniwersalna wyważarka pozioma ze specjalnym ułożyskowaniem. Jest w stanie wyważać w dwóch płaszczyznach (dynamiczne) lub w jednej płaszczyźnie (statycznie) szeroką gamę cylindryczny Czytaj więcej
RB50 Wyważarka manualna Funkcje: RB50 to uniwersalna wyważarka pozioma ze specjalnym ułożyskowaniem. Jest w stanie wyważać w dwóch płaszczyznach (dynamiczne) lub w jednej płaszczyźnie (statycznie) szeroką gamę cylindrycznych Czytaj więcej
URZĄDZENIA WYWAŻAJĄCE SERII BB
Maszyna  wyważająca  o  osi  pionowej  do  narzędzi  szybkotnących, wyważanych  w  dwóch  lub  jednej  płaszczyźnie     Cechy: Procedura  wyważania  w  jednej  lub  w  dwóch  płaszczyznach, zgodnie  ze Czytaj więcej
Przenośne  urządzenie  do  pomiaru  drgań  narzędzi skrawających, uchwytów  oraz  wrzecion  z  możliwością  redukcji  wibracji.  Urządzenie   BEST  BALANCE  1000  umożliwia  wyważenie  dowolnej  części  Czytaj więcej

Adres

ul. Żurawia 7
Celestynów, 05-430

Dane Kontaktowe

Tel.:+48 22 795 3820
Tel.kom.:+48 603 767 592

Email: info@polszlif-engineering.pl
